Pergola im Garten … mit Stromkraftwerk

Oktober 2026 – Schattenplatz im Garten errichten via selbstgebautem Unterstand (Pergola) aus Holz mit Stromkraftwerk auf dem Dach, alle Arbeitsschritte einschließlich Pflaster verlegen.

Es war viel zu bedenken – Sie müssen ja nicht alles lesen! Sie picken sich heraus, was Sie brauchen können …

Übersicht

Baggerarbeiten – Kabelrohr verlegen – H-Anker betonieren

Die Baggerarbeiten übernahm Johannes (Grüne Wege GmbH), also den Aushub und den Abtransport der Erde sowie das Einarbeiten vom Unterbau für die Pflasterung.
Den Rest machen wir selbst.

Stand der Dinge bis 07. Oktober 2026:

Bagger und Radlader beim Ausschachten der Fläche. 25.09.2026

Der Mitarbeiter von Johannes hatte Urlaub, so sprang Johannes zwischen Bagger und Radlader hin und her – für uns hat das so gepasst …

Aushub der Erde, Einbau Unterbau sowie Verlegung des Leerrohrs haben 2 Tage beansprucht.

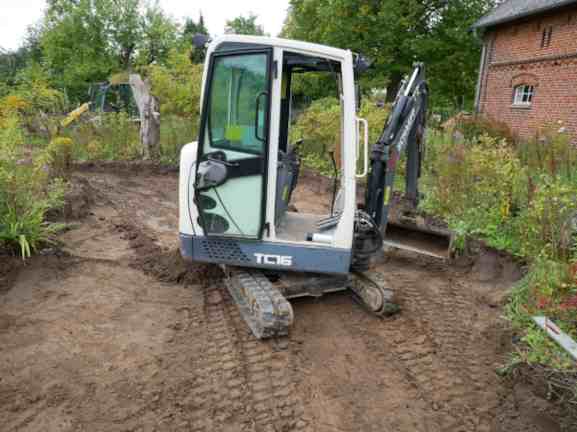

Bagger auf gebaggerter Gartenfläche. Grob fertig gebaggert, darauf kam der Unterbau.

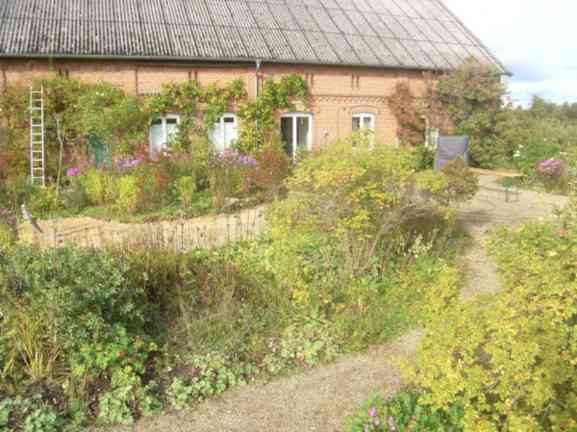

Südfassade Ziegelhaus, davor herbstlicher Garten mit Terrassenbereiche. Gartenansicht – Links hinter dem Beet ist der fertige Unterbau zu sehen. Die Beete sind jetzt rundum schmaler und lassen sich pflegen …

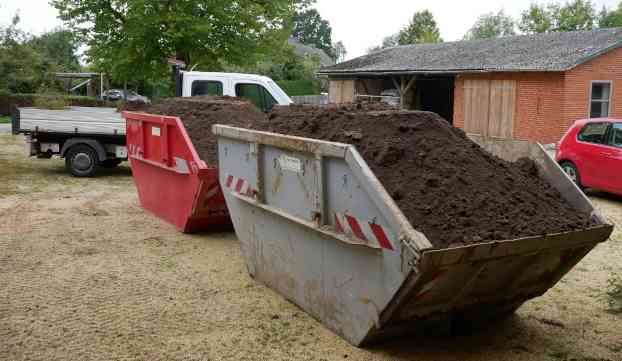

Zwei große Container gefüllt mit Erde. Nicht zu unterschätzen ist die Menge an Erde, die allein bei 50 qm Fläche für Pflaster ohne PKW-Verkehr zusammenkommt.
Diese Erde wird ja weiterverwendet – gesiebt und derlei und sodann als „Mutterboden“ verkauft. Wir hatten einfach keinen Platz dafür.

Fixierung eines Kabelleerrohres im Boden. 26.09.2026

Links brachte Johannes schon den Unterbau aus, rechts habe ich noch rasch das Kabelleerrohr verlegt bis zur Stele:

Verlauf des Kabelleerrohres über ausgeschachtete Fläche.

Leerohr an grauer Stele angebracht. Es macht immer Sinn, durch solche Leerrohre eine Schnur zu ziehen, um (weiche) Kabel bequem durchführen zu können. Mache am durchgeführten Kabel dann immer auch eine neue Schnur, so dass bei Reparatur oder Erweiterung die Arbeit leichter bleibt.

Weiter ging es erst Anfang Oktober:

Kabeleohr und daneben Loch für den ersten Ständeranker. 04.10.2026

Loch für den Pfostenanker, an dem der Stromspeicher später kommt.

Die Löcher sind rund 40 cm x 40 cm und „frostfest“ 80 cm tief.
Sicherheitshalber etwa 15-20 cm Kies-Gemisch als Drainage am Boden des Lochs verdichtet; dies muss nicht sein, schadet aber auch nicht.

H-Anker liegt vor Loch. H-Anker für 14 cm Ständer. Etwas kräftiger sieht besser aus, finde ich. Es kommen zudem langfristig rund 100-150 kg aufs Dach; die Dachfläche ist so geplant, um später zu den vier Paneels weitere zwei Paneels aufzunehmen zu können.

Ausblick auf Fläche mit Unterbau, Arbeitsutensielien. Ausschnitt Fläche mit allen vier Löchern für die Ständer des Unterstellplatzes.

Die Löcher und das Einbetonieren der (in unserem Fall) H-Anker für die Ständer kann auch nach der Pflasterung erfolgen, so lässt sich die Pflasterung genauer an die Ständer anpassen; das Pflaster aber war noch nicht vor Ort und ich wollte nicht Zeit schieben.

Für die Löcher und folgende Holzkonstruktion habe ich fast einen ganzen Tag gebraucht. Für Ungeübte läuft die Uhr halt etwas schneller …

Ausrichten der Maße in Waage aller vier H-Anker mithilfe von Holzkonstruktionen. Die Maße der Anker müssen stimmen.

Die „abenteuerliche“ Holzkonstruktion fixiert und bestimmt die Abstände der Anker, der rechte Winkel lässt sich gut durch abmessen der beiden Diagonalen überprüfen. Der Rest der Ausrichtung erfolgt durch Anhalten der Wasserwaage und alles wird noch via Schraubzwingen fixiert, bevor der Beton in die Löcher kommt (und stets erneut die Maße prüfen!).

Mit Maurerschnur wäre es auch gegangen, hatte nur keine …

Nahaufnahme Ausrichtung eines H-Ankers mithilfe von Holzkonstruktionen. Dies alles muss natürlich für den Unterstand samt „Kraftwerk“ auf dem Dach ziemlich genau sein, da 1 cm Differenz bei den Ankern rasch beim Holz-Unterstand von rund 250 cm Höhe und 300 cm Breite x 280 cm Tiefe (= Pfostenabstände) auf einige Zentimeter anwachsen kann …

Beton via Mörtelrührer erstellen und H-Anker einbetonieren sowie erneut die Maße überprüfen wird wohl einen guten Vormittag beanspruchen – von wegen, hat auch einen Tag gedauert:

Beton um einen H-Anker gegossen. 05.10.2026

Wasser läuft vom Betonsockel ab. Über den Beton pflastern (stramm bis zum H-Anker) ist zwar möglich, wir werden aber sehen, ob ich es so mache, rund pflastern und den Restbeton mit Quarzsand abdecken wäre eine Option.

Rund 100 kg Zement (4 Säcke) und rund das Vierfache an Mischkies sind in den Löchern verschwunden. Mit der Hand (Mörtelrührer) kann man solche Mengen nur portionsweise herstellen und verarbeiten.

Fläche mit Unterbau, Holzkonstruktion für Fixierung der betonierten H-Anker. Werkzeuge weggeräumt, Fläche erneut halbwegs glattgezogen. Das Hilfsgerüst lasse ich noch einige Tage.

PAUSE – wir müssen warten, bis die Pflastersteine und der Kies geliefert werden …

Rötliche Ziegelbaureste in rechteckiger Form am Boden der Ausschachtung. „Archäologisch“ waren wir auch ungewollt aktiv: In der Ausschachtung fanden wir wohl Reste eines Kamins einer ehemaligen Räucherkate, die nur mündlich überliefert war.

Pflaster legen – ab 14. Oktober 2026

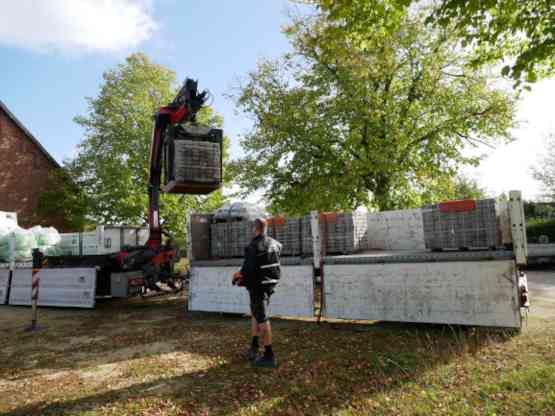

LKW mit Anhänger, gefüllt mit Pflaster und Splitt beim Entladen via Kran.

14.10.2026 – Anlieferung des Materials.

Insgesamt 5 Paletten Pflastersteine a 1,8 Tonnen, 4 Bigbag Verlegesplitt a 1,1 Tonnen sowie 10 Säcke Quarzsand a 25 kg wollen mit der Schubkarre 30 Meter vom Hofplatz zur Baustelle … dies frisst Kraft und Zeit.
Was will man machen, habe keinen Bagger, keinen Radlader und mach ja sonst nix …

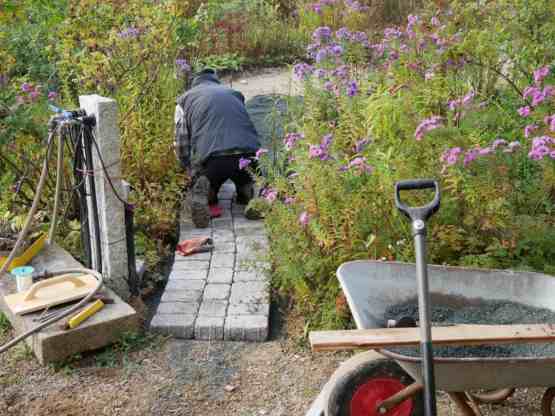

Pflastern eines schmalen Weges. Bei der Arbeit …

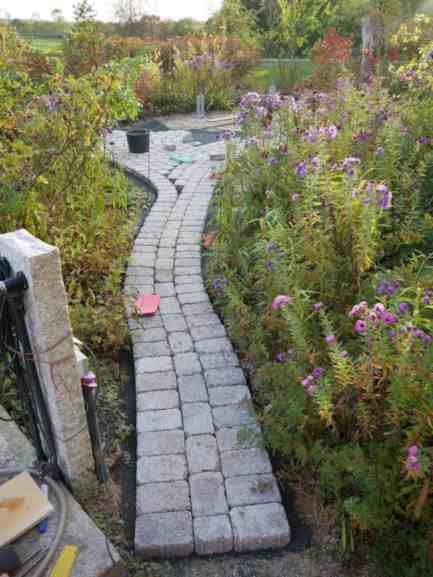

Gepflasterter schmaler Gartenweg. Vor der ersten Verfüllung mit Quarzsand.

Gepflasterter Weg zwischen Blumenbeeten. Quarzsand grob eingefüllt – sollte vor dem Rütteln gemacht werden. So sitzen die Steine ruhiger.
Pflaster wird sich noch etwa 1 cm beim Rütteln setzen – sollte entsprechend eingeplant werden mit den umliegenden, vorgegebenen Flächen.

Die letzten 2, 5 Tage gepflastert. Werde für die rund 50 qm weitere 2,5 Tage brauchen. Der Transport des Materials via Schubkarre ist zeitraubend …

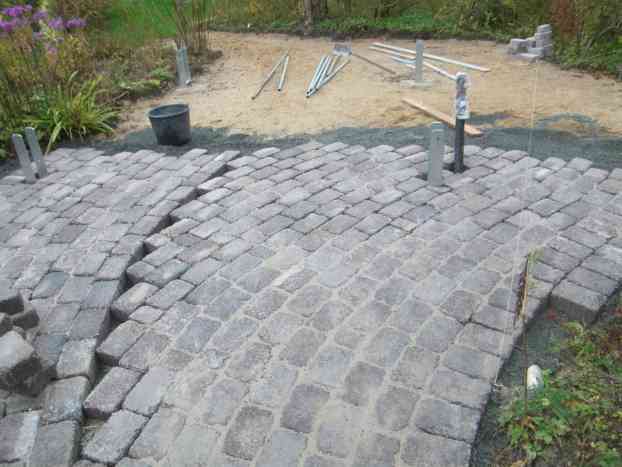

Pflasterfläche mit umpflasterte H-Anker und noch offene Fläche.

Die H-Anker und das Kabelrohr pflastere ich nun doch ein. Wir werden aber Glaskies in hellblauer Farbe in einigen der Dreiecke ausbringen – anstatt alle mit Zuschnitt des Pflasters zu füllen. Denken, es könnte ganz nett und lebendig aussehen …

Pflasterflächen: die rechte soll den Sitzbereich optisch einfangen, der linke den Weg vom Garten bis Zisterne und zurück – wie man sich die Dinge halt immer so denkt …

Die Stahlrohre im Hintergrund lege ich im ausgestreuten Verlegesplitt, um die Höhe und das Gefälle ermitteln und die Flächen sauber abziehen zu können.

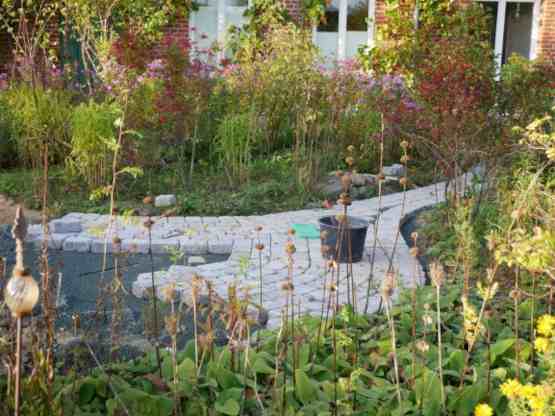

Teilgepflasterte Fläche mit vorgelagertem Verlegesplitt.

Verlegen des Pflasters

Also, bei geplanten 4 cm Splitthöhe und Stahlrohren von 3 cm Durchmesser heißt es, 1 cm ausbringen, harken, Rohre justieren, bis auf die Oberkante der Rohre Splitt auftragen, sauber über zwei, drei Rohre den überschüssigen Splitt abziehen – und man hat die gewünschte Fläche für das Verlegen des Pflasters.

Schlanke T-Träger aber sind besser geeignet als Rohre, da man den kleinen Spalt, der entsteht, wenn man die T-Träger abhebt, nicht verfüllen muss; bei den Rohren mit 3 cm Durchmesser muss man halt nachfüllen und mit Glättekelle glätten. Die Rohre aber hatte ich, T-Träger nun nicht …
Abziehen kann man mit passender Holzlatte, Brett oder längerer Wasserwaage …

Sodann Stein für Stein verlegen … nach irgendeinem Plan.

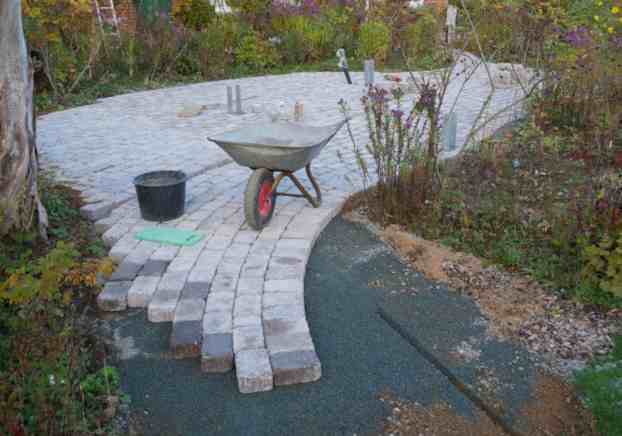

Verlegesplitt mit Rohrabdruck vor teilgepflasterter Fläche. Hier kann man noch den Abdruck des Rohres im Splitt sehen; diese recht große Rille muss schon verfüllt werden.

Die Ränder der Wege und Flächen verfestige ich etwas mit Splitt, damit sie nicht weggedrückt werden. Kann nach dem Rütteln entfernt werden – oder auch nicht; es schadet den Pflanzen nicht.
Ränder in Beton fassen wollen wir im Garten nicht, auch keine Randsteine. Pflanzen können gerne etwas über den Weg wachsen – und das machen sie dann auch im Splitt-Erdgemisch …

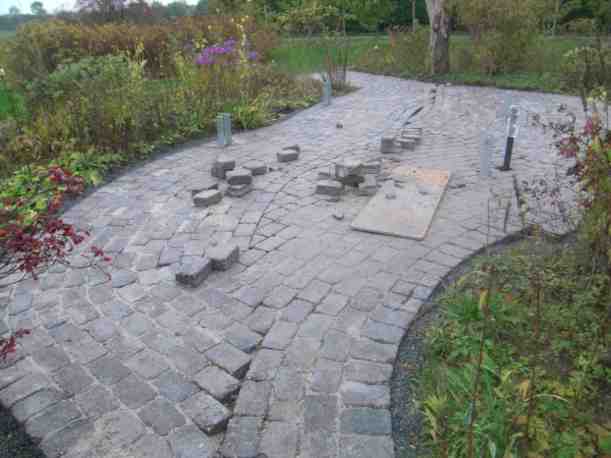

Gepflasterte Fläche mit Baubrett und Steinen für Zuschnitt der Spalten, Löcher.

21.10.2026 – Fläche ist fertig. Aussortierte, etwas schadhafte Steine nutze ich für das Verfüllen der Ränder / Löcher / Spalten. Abmessen, mit der Flex hantieren, einlegen … abmessen, mit der Flex hantieren, einlegen …

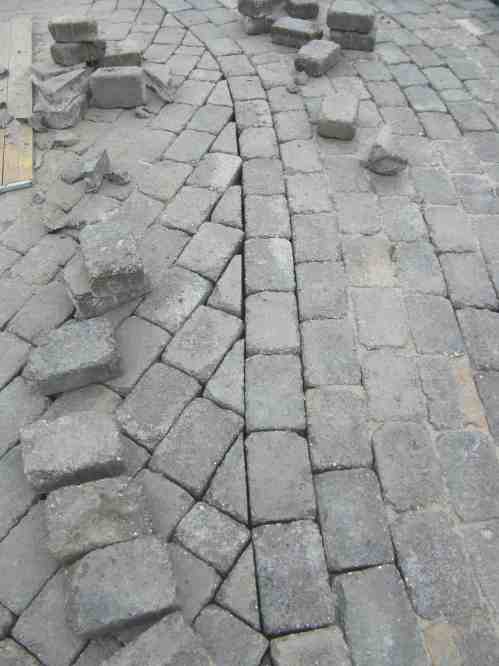

Verfüllte Dreiecke im Pflaster mit Zuschnitt-Steinen.

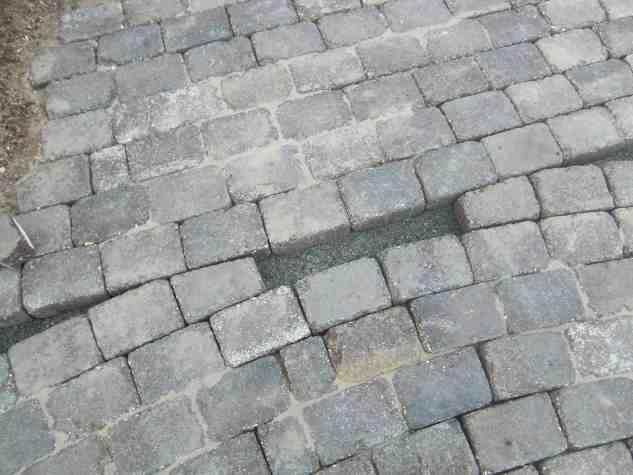

Ungleichmäßige längliche Lücke im Pflaster.. Dreiecke mit einem rechten Winkel zuschneiden geht noch gut. „Freie Formen“ indessen sind blöd zu flexen …

Umpflasterter H-Anker. Die Holzständer werden auf dem Pflaster stehen, so wie geplant. Da rottet nichts, wie noch zu sehen sein wird …

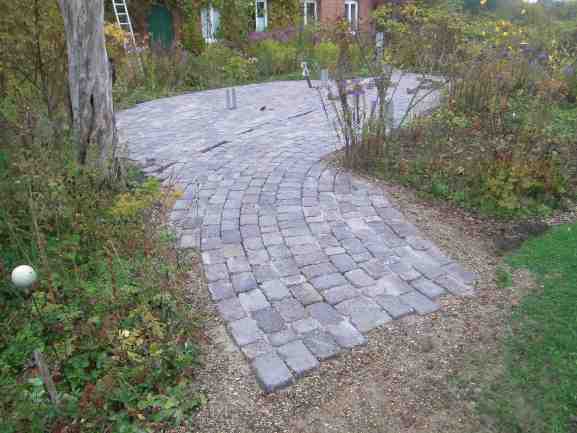

Zum Garten und Rasen auslaufende Pflasterfläche.. Ränder zu den Gartenflächen habe ich auslaufen lassen, also keine Randsteine, auch keine Betoneinfassung.

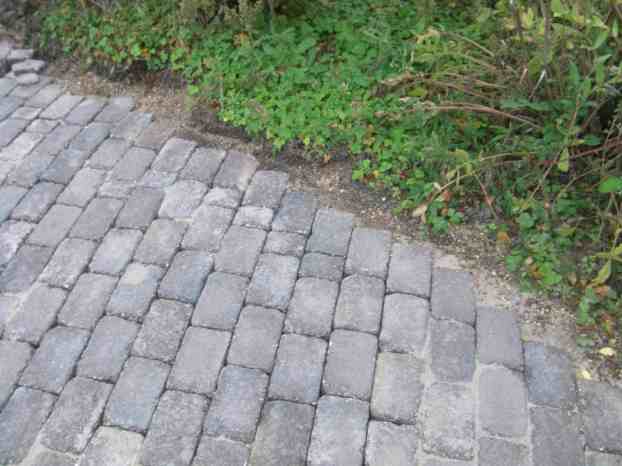

Pflasterung auslaufend zur Gartenfläche.

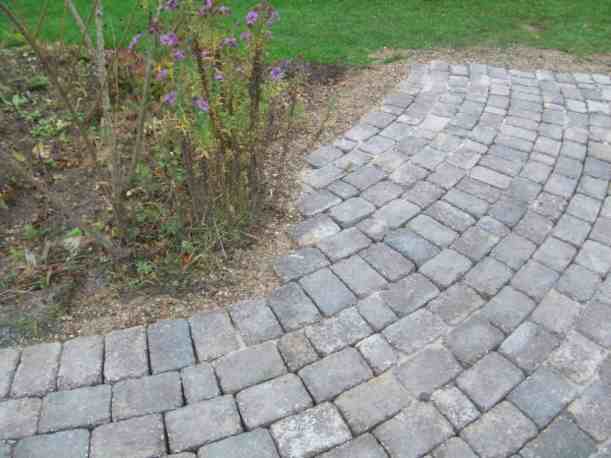

Wie zuvor, zugleich zur Rasenfläche auslaufend.. Gerüttelt wird die Fläche am Montag, 26. Oktober. Dann wird erneut Quarzsand eingekehrt – und kleinere Löcher / Spalten mit gefärbten Glas-Splitt gefüllt.

Das Angleichen der Gartenfläche mit der Pflasterung erfolgt ganz zum Schluss; meine Frau wird dann passende Pflanzen für die Randbereiche finden …

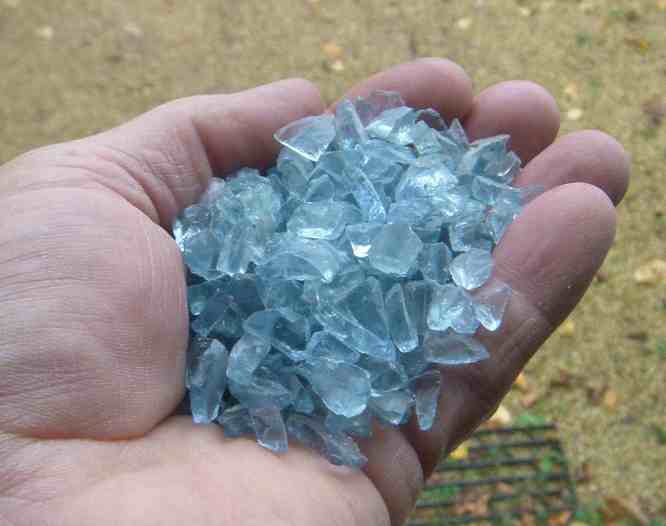

Hellblauer Glas-Splitt in meiner Hand. Glas-Splitt – Sündhaft teuer (20 kg Säckchen kosten über 30 €). Unsere gewählte Farbe ist eher dezent, kann man aber auch knallig haben …

Kleine Spalten und Dreiecke, die beim runden Verlegen des Pflasters zwangsläufig entstehen, will ich nicht alle mit Zuschnitt füllen; sieht meist auch eher gewollt statt gekonnt aus. Für Quarzsand sind einige Spalten / Löcher wiederum zu groß.
Versprechen uns durch diesen Glas-Splitt auch kleine „Augenfänge“ für diese Pflasterfläche. Wir werden sehen …

Der Glas-Splitt ist nicht scharfkantig – aber halt kleinkörniger Splitt, so füllt er und bleibt auch liegen.

22.10. – Glassplitt liegt:

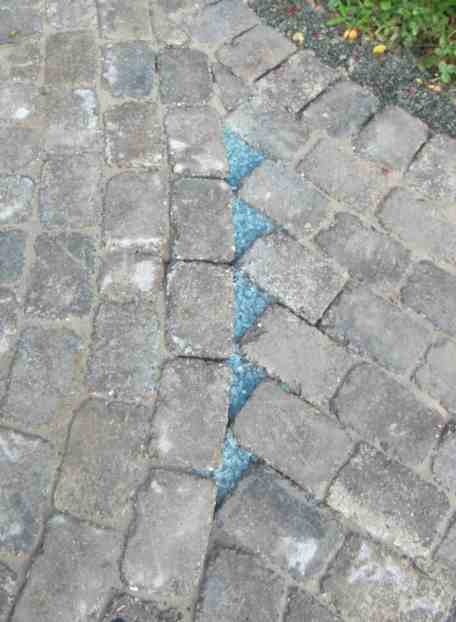

Hellblauer Glassplitt in länglichem Spalt inmitten des Pflasters. Kleine Dreiecke mit hellblauen Glassplitt verfüllt. Glassplitter … bunte Kiesel … kleine Pflanzen …? Kann man machen, muss man alles nicht.

Begeistert bin ich nicht, schlecht finde ich das Glas aber auch nicht … In allen Fällen aber macht das Ausstreuen des Splitt weniger Arbeit als der Zuschnitt von solchen kleinen Dreiecken und ovalen Formen aus Betonsteinen.
Also, so gesehen, die Dinger finde ich sogar toll!

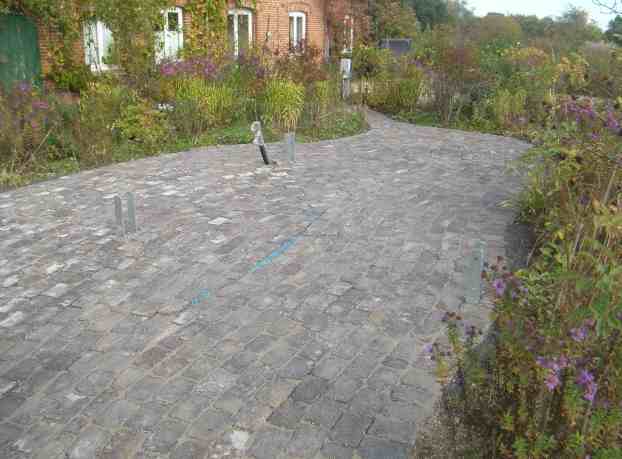

Pflasterfläche mit H-Ankern und Glasplitt-Einstreu auf wenigen Punkten. Wir haben diesen Glas-Splitt nur dezent eingesetzt, auf Fläche kaum zu sehen.

Setzen von H-Ankern vor oder besser nach dem Pflastern?

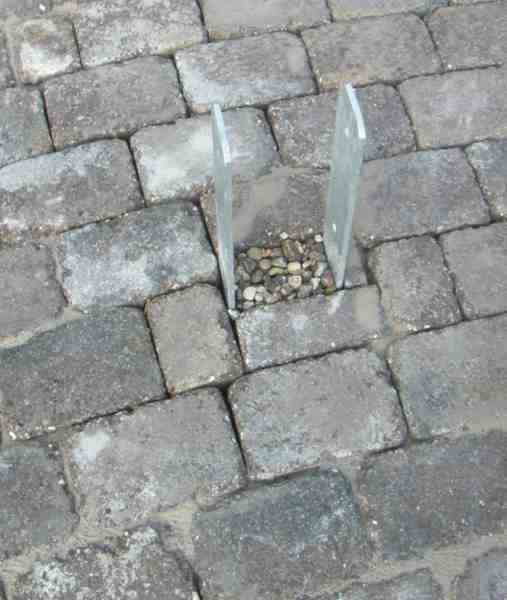

H-Anker sauber in Pflaster eingefasst.

H-Anker des Fotos 1 sitzt ja gut im Pflaster, obgleich ich „filigran anpflastern“ musste.

Nach dem Pflastern die H-Anker zu setzen hat den Vorteil, dass die Anker in der Regel stets sauberer eingefasst werden können; auch die Höhe lässt sich leichter und genauer bestimmen.
Der Nachteil aber ist: ein 80 cm tiefes Loch von Oberkante Pflaster zu buddeln, es ist kaum vergnüglich, auch nicht mit einem Lochspaten, sofern man überhaupt einen hat. Ich habe keinen.

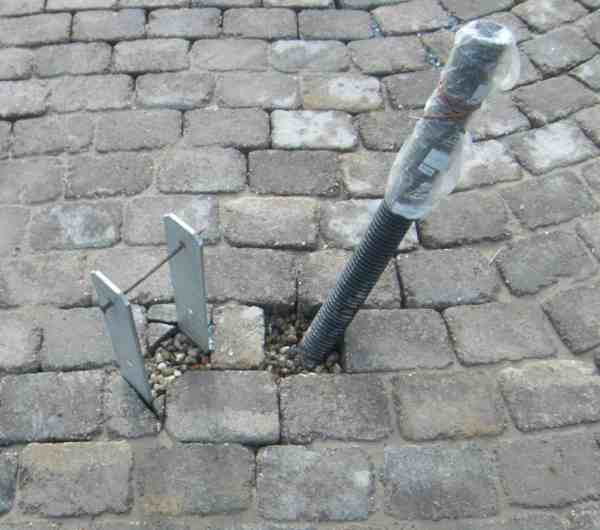

H-Anker etwas unsauber im Pflaster eingefasst, daneben ein Kabelleerrohr.

Die etwas unsaubere Einfassung des Ankers auf Bild 2 macht sodann nicht viel, denn über diese Macken steht am Ende der Holzständer und verdeckt brav, was jetzt unsauber sein mag …
Ferner wird noch neben dem Anker für den Stromspeicher eine kleine „Hütte“ gemauert, in der auch das Stromkabel verschwindet. Passt also so für uns.
Die anderen beiden Anker sitzen übrigens so wie auf Foto 1 zu sehen, also ziemlich sauber im Pflaster.

Die gewünschte Höhe der Anker kann man auch vor dem Pflastern gut ermitteln, wenngleich es etwas aufwendiger ist, die Maße dann auch einzuhalten.

Denke aber, ich würde es wieder so machen: Erst die H-Anker setzen, sodann das Pflaster legen …

Der gröbere Kies (Kiesel) im Fuß der Anker soll verhindern, dass sich dieser Bereich mit Quarzsand füllt, was für das Metall und fürs Holz nicht so gut ist; mit Kiesel trocknet dieser Bereich besser ab und verklumpt nicht.

Nach dem Rütteln am Montag und dem erneuten Einkehren von Quarzsand wird die Fläche wieder anders ausschauen …

Rütteln des Pflasters – 26. Oktober

Pflaster ist nun gerüttelt, mit Quarzsand verfüllt sowie mit Glassplitt geschmückt.

Ränder bepflanzen wir später. Das Pflastern aber ist abgeschlossen.

Rüttler bei der Arbeit auf Pflaster und Beine des Gärtners zu sehen. Dank an Johannes fürs Rütteln …

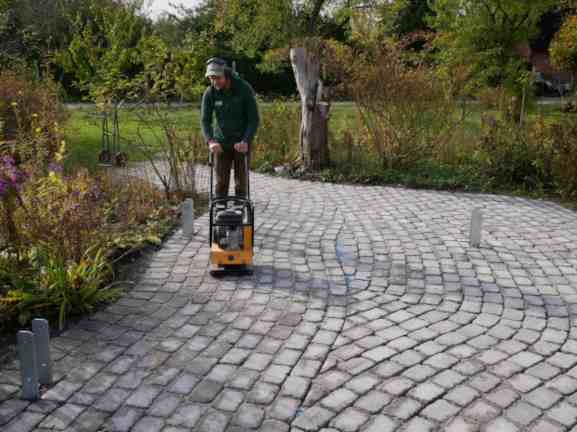

Mann am Rüttler auf gepflasteter Fläche. Kleiner Rüttler, für Gehwege und derlei vollkommen ausreichend. Pflasterfläche ist jetzt schön eben und fest, Ränder mit umliegenden Wegen angeglichen.

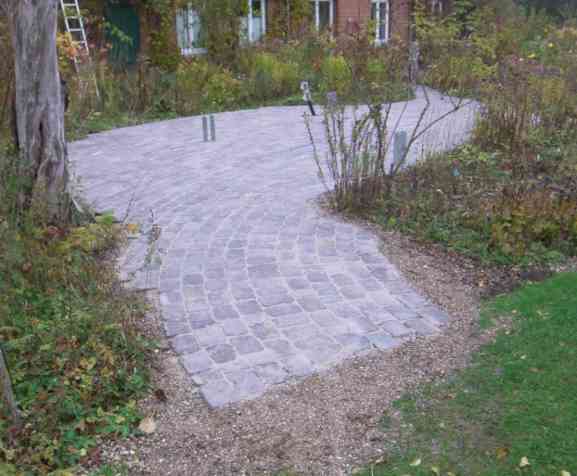

Pflaster mit Übergang auf Wiesenfläche.

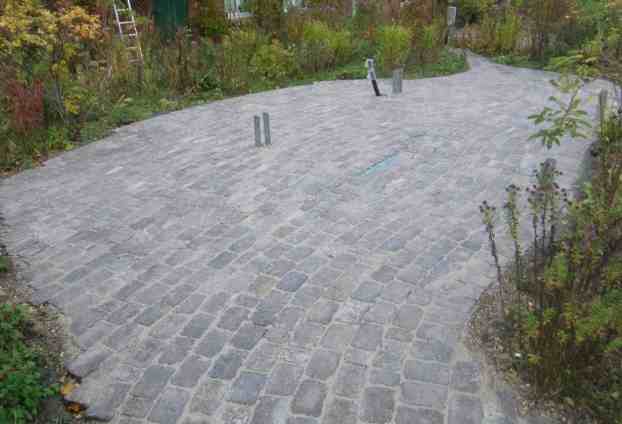

Pflasterfläche in rötlich-grau mit H-Ankern.

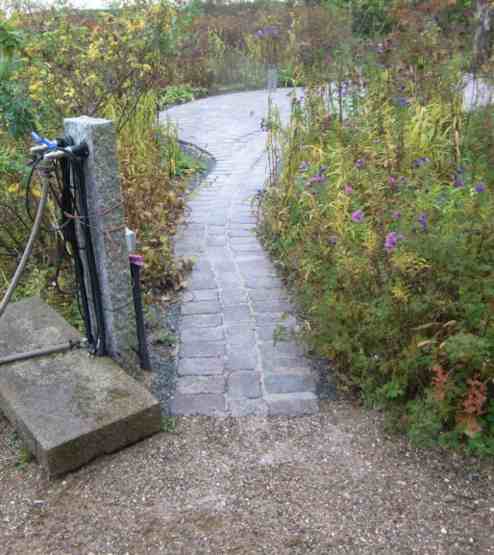

Schmaler Weg von Pflasterfläche in Übergang auf Malenter Deckschicht. Steine haben sich gut gesetzt, passend zu den alten Wegen.

Holzlieferung – und Aufbau Unterstand aus Holz

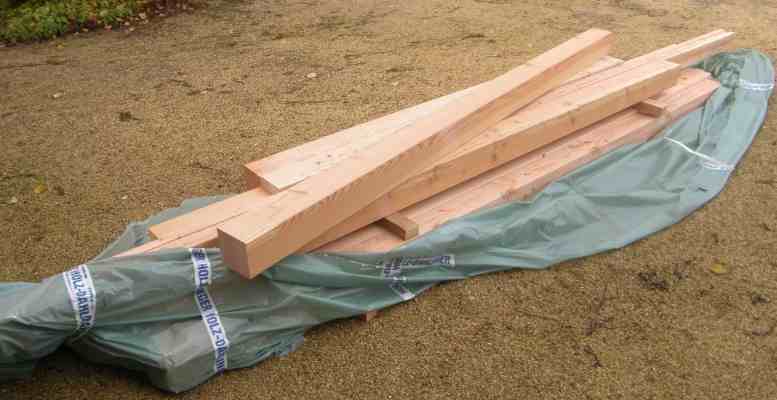

Lärchenholz, Lieferung für den Unterstand.
… das Holz für den Unterstand ist da [26. Oktober]. Aus Folie ausgepacktes Lärchenholz, Balken, Leisten. Haben wir in der Tenne gelagert, wo ich auch schreinern werde …

Lob an Sägewerk Dahlinger: sehr schönes Holz, für mich ist das „Sichtqualität“, die 5 m langen Latten alleine sind schnurgerade und alles sauber gehobelt.

Fotos vom Aufbau folgen – jetzt steht erst Rosenernte an …

Ständer probeweise montieren, Pfette ausrichten, Ständer ausklinken

[03.11.] – Ständer in H-Anker montiert, behelfsmäßig Pfetten angesetzt, in Waage gebracht, Maße übertragen – und alles wieder abgebaut.
Sah so aus:

H-Anker mit Lärchenpfosten montiert. Ersten Ständer auch mit Lot ausgerichtet, es genügte aber die Wasserwaage:

Zwei Pfosten in H-Ankern und ich mit Wasserwaage vor einem der Pfosten.

Vier Pfosten montiert, Werkzeug und ich selbst in der Mitte. Das Dach kommt zwar noch etwas tiefer, wird aber in der Ansicht hoch sein.

Vier Pfosten montiert, Blick vom Garten aus über ein Beet hinweg. Vom Garten aus gesehen. Die Pfetten können ausgerichtet werden:

Holzständer mit provisorisch befestigter Pfette. Pfette in Waage, Abtragung auf Ständer fürs Beiteln.

Weil alleine unterwegs, aus Holzlatten eine einfache Befestigung gebaut:

Aus Dachlatten hergestellte U-förmige Befestigung als provisorische Auflage für die Pfetten. Hielt, konnte gut alle Maße abtragen.

Alles wieder abgebaut, den Rest kann ich auf der Tenne machen: Beiteln und sägen der Ständer, Maße auf Pfetten und Sparren abtragen, die meisten Bohrungen, ablängen und derlei.

Stand vom 05.11., bin jetzt in den nächsten Tagen bei der Rosenernte …

Ständer sind ausgeklinkt …

… die Maße sind noch auf Pfetten und Sparren zu übertragen. [09.11.2026]

Die Sparren liegen sortiert auf dem Foto vorne.
Im Hintergrund mit Folie abgedeckt die Paneels:

Ausgeklinkte Ständer für Aufnahme der Pfetten.

Sortierte und einheitlich zusammegelegte Sparren für Anzeichnung und Bohrungen. Eine Alu-Halterung der Paneels sowie ein Probestück einer Dachlatte liegen schon auf den Sparren (und ja, ein Becher Kaffee steht da auch); im Hintergrund auf dem runden Tisch alle Schrauben – die Größe der Tenne ist prima fürs Heimwerken.

Ausgeklinkte Ständer:

Ausgeklinkte Ständer mit Reststücke einer Pfette als Probstück. Ständer mit Ausklinkung in Nahaufnahme. Das abgelängte Stück von einer Pfette war mein Maß (und wie IMMER musste ich nacharbeiten, zu knapp (oder wie meine Frau es sagt: zu genau) gesägt!).

Die Phase der Pfette steht aus dem Ständer hervor, finde, so sieht es dann besser aus. Die Pfette bekommt zwei Schrauben:

Probestück einer Pfette in ausgeklinkten Ständer gelegt.

Großer Karton mit Holzschnitzel vom Beiteln. Beiteln macht gutes Anmachholz für den Kamin.

Zimmermannssäge auf Holz liegen. Japanische Zimmermannssäge – wer dieser Dinger nicht kennt, ich kann diese Sägen nur empfehlen. Damit säge ich alles. Es sind Zugsägen, die mit wenig Kraftaufwand gute Ergebnisse herstellen.

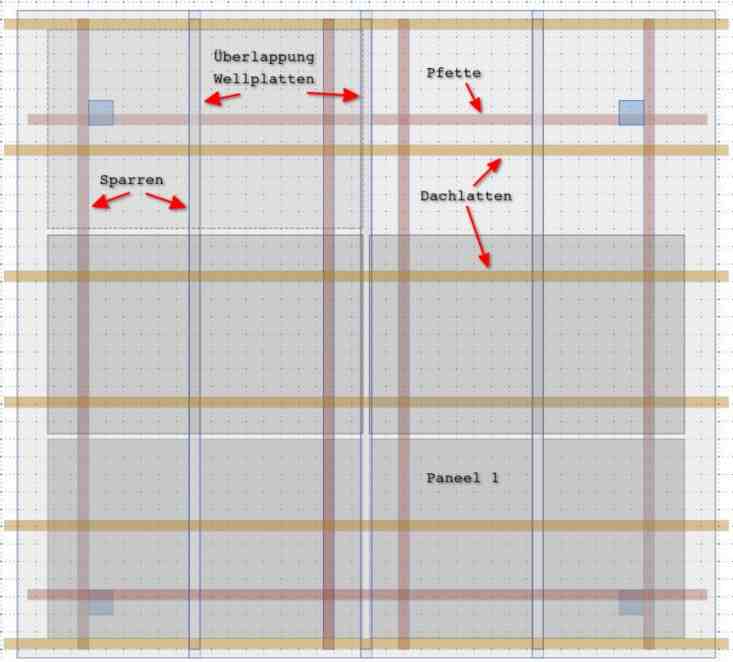

Der Plan …

… und die Wirklichkeit. [10.11.2026]

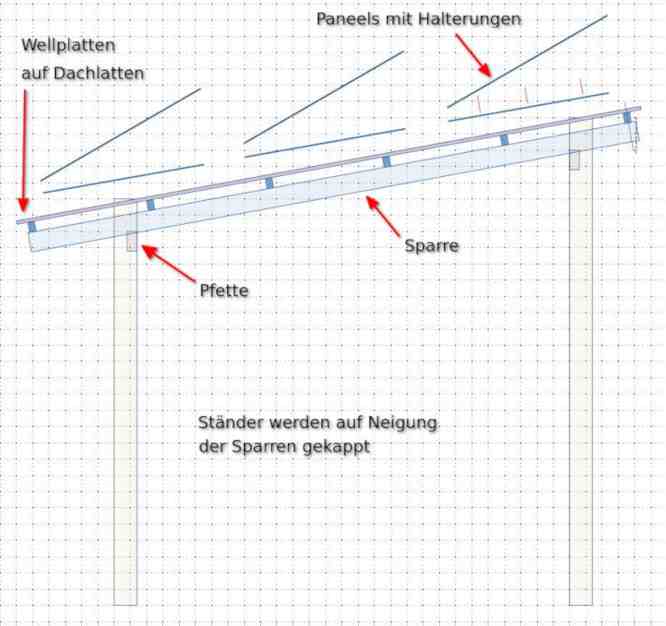

Ausgedruckte Skizze in Großformat für den Unterstand. Zwar habe ich den Plan ausgedruckt, die Maße trage ich dann aber doch wieder anders ab; besonders die für die Halterungen der Paneels, da darf nichts schief werden …

Alu-Halterung für ein Paneel. Zwei dieser Halterungen verteilt auf zwei Sparren tragen ein Paneel.

Zwei Halterungen mit je drei Bohrlöchern im Fuß tragen ein Paneel. Soweit gut.

Die Abstände der Bohrlöcher sind bei allen Halterungen gleich – die Längen der Halterungen aber nicht. Eine Differenz bis zu 3 mm.
Soweit schlecht.

Es fällt mir gar nicht leicht, mir die Dinge am Schreibtisch genau so vorzustellen, wie ich sie am Ende brauche. Und nicht selten stolpere ich über die Wirklichkeit aus jeder holden Planung heraus.

Obgleich ich ja die Bohrlöcher-Maße auf den Plan geschrieben habe, beim Schreinern aber habe ich mich zunächst an die „exakt“ gleich wirkenden Halterungen orientiert.

Dies hätte am Ende eine Differenz der Bohrlöcher bis zu 3 mm zur Folge gehabt: Ich hätte die Paneels nicht (ohne weiteres) aufs Dach montiert bekommen!

Hätte ich also einzeln auf jeden der Sparren die Halterungen abgetragen, hätte ich beim Zusammenbau gerätselt, warum es nicht passt …

Die Sparren indessen eng beieinander, fiel es dann ins Auge, dass die Position der Bohrlöcher und die (theoretische) Länge der Halterungen zwei verschiedene Dinge sind:

Sparren eng nebeneinander liegend mit Halterungen der Paneels drauf. „Da stimmt etwas nicht …“

Enden der Metallhalterungen mit einer leichten Differenz. Die Längen der Halterungen sind leicht unterschiedlich.

Anschlagwinkel über Halterungen gelegt, exakt am Rand der Borhlöcher. Die Bohrlöcher konnte und musste ich also exakt ausrichten, hier via Anschlagwinkel.

Auch die Abstände der Halterungen zueinander auf dem Dach müssen exakt sein, genau 115 cm Mitte Halterung zu Mitte Halterung – und damit zu Mitte der Bohrlöcher.[*]

Zwischenanmerkung

Manche werden sagen, mein Gott, wer will das alles lesen / wissen …

Andere werden sagen, Ja, gute Überlegungen, stimmen! Vielen Dank!

Für die letzte Gruppe schreibe ich den ganzen Kram hier … und für mich.
Bei späteren Projekten kann ich hier selbst nachsehen, „wie ich es hätte machen müssen …“

[*] Was man braucht und was man kriegt …

[Fußnote überspringen]

Die Maschinenschrauben sind M10 und M12, in Holz braucht man dann einen 11-er und 13-er Bohrer – bei uns nicht zu bekommen: in vier verschiedenen Baumärkten ist nur noch Standard zu haben, 10-er, 12-er und sodann 14-er Bohrer. Geschweige denn Zwischengrößen (12,5-er und so). Kann man nichts mehr mit anfangen!

Bestelle Dinge ungern online. Was aber will man machen? Die Bohrer werden jetzt aus Mönchengladbach (meiner Geburtsstadt in Nordrhein-Westfalen) in den Norden Deutschlands geschickt; in Mönchengladbach sitzt der mit Abstand günstigste Anbieter solcher Bohrer.

Ich finde diese Entwicklung bescheuert! In meiner Jugend gab es noch Fachgeschäfte fußläufig vor Ort, da hat man jede „exotische“ Unterlegscheibe bekommen. Heute surft man im Netz herum und bestellt von jottwede. Da bekommt die blödeste Unterlegscheibe reichlich Verpackungsmaterial und reist einige hundert Kilometer durch Deutschland herum.

Trockenaufbau des Dachs

[Stand 13.11.2026] – Baue das Dach (probeweise) auf der Tenne auf. Auf der Tenne kann ich viele Arbeiten bequemer erledigen – ein kleiner Luxus.

Die Halterungen für die Paneels sind jetzt auf den Sparren ausgerichtet:

Dach des Unterbaus auf der Tenne grob aufgebaut, Halterungen der Paneels ausgerichtet.

Um die Abstände zwischen den Halterungen und damit zwischen den tragenden Sparren von 115 cm auf der gesamten Länge wirklich einzuhalten, habe ich aus Resthölzern Leisten gesägt und auf exakt Mitte 115 cm gebohrt – das sind jetzt meine Führungsschienen, auch für den Aufbau vor Ort:

Alu-Halterung auf Leisten, die wiederum auf den Sparren montiert sind.
Wie zuvor mit besseren Blick auf die provisorischen Leisten – und auf die ausgeklinkten Ständer am Boden liegend. Erste Montage der Halterungen mithilfe von provisorischen Leisten.
Die mittlere Schraube in der Halterung zeigt eine der Schrauben, die später – umgedreht montiert – die Halterungen tragen; diese Schrauben schauen also aus den Wellplatten heraus.
Die Bohrungen der Wellplatten mache ich mit einem Stufenbohrer, die Abdichtung der Bohrlöcher mit „Dachreparaturband“ – dazu später mehr.

Unten auf dem Boden „parken“ übrigens die fertigen Ständer.

Die drei Bohrungen pro Halterung für M12 Schrauben sind paarweise und längst genau geworden – bis auf ein Schraubenloch, das ich etwas aufbohren musste. Es passt aber alles sehr gut.
Hier noch zwei Bilder, wie es in etwa später aussieht – zwischen Dachlatten + Wellplatten + Stahlrohr und Unterkante Halterung sind rund 0,5 cm ausreichend Platz, (wenn ich die Schrauben unterhalb der Sparren versenke, sind es 1,8 cm bis 2 cm):

Halterungen der Paneels ausgerichtet, wie es bei der Endmontage sein wird. Drei Halterungen montiert in Nahansicht. Die provisorischen Führungsschienen / Abstandshalter kommen natürlich später weg.

Und der Plan …?

Was für ein Plan?

Die Konstruktion hat sich wieder bei der Arbeit verändert: Wir haben die vier verfügbaren Paneels jetzt für vorne und hinten am Dach vorgesehen (siehe das erste Foto des Artikels). Die beiden optionalen Paneels also für die Mitte.

Der Grund war, dass wir zu dieser Jahreszeit – also im Herbst und damit über den Winter und im zeitigen Frühjahr – im Tagesverlauf eine leichte Überschattung der Paneels gehabt hätten, wenn wir uns streng an den Plan gehalten hätten.

Kommen „irgendwann“ die optionalen Paneels hinzu, muss ich ohnehin alle sechs dann paarweise gestuft in der Höhe anbringen. Dafür müsste ich alle Halterungen anpassen. Dies steht jetzt aber wirklich überhaupt nicht an!

Wie aber schrieb ich oben schon irgendwo:

Die endgültige Planung erfolgt nicht selten bei der Arbeit …

Jetzt warten wir auf die Wellplatten … [Stand 13. November]

Wellplatten und Dachlatten

[18.11.2026] – Wellplatten sind angekommen.

Dachlatten auf Maß geschnitten und mit Sparren verschraubt.
Das Bohren mit dem Forstner-Bohrer war neu für mich; Aufbohren habe ich bis dato mit dickeren Bohrern (unsauber) erledigt.

Wellplatten sind auch ausgerichtet – alle Überstände passen.
Die angezeichneten Bohrlöcher für die Sparren, die die Überlappung der Wellplatten etwas abdecken sollen, passen auch, sind also deckungsgleich und können jetzt auch gebohrt werden.

Besonders erfreulich aber ist, dass die Schrauben der Halterungen für die Paneels im Berg der Welle durchstoßen werden. Für die Abdichtung / Regenwasserführung ist es so leichter. Errechnet aber habe ich das nicht, es ist einfach glücklich von den Maßen gelaufen.

Auch die Planung der Halterungen für die Stahlrohre sind abgeschlossen, mit der „Flex” schon auf Maß gebracht und für die Montage vorgebohrt.

Fotos:

Wellplatte farblos mit Wabenstruktur. Wabenstruktur – bricht etwas das Licht. Oben sind die Platten glatt (UV-Schutz + Wasserabführung), unterseitig fühlt man die Waben.

Termin für Anlieferung Wellplatten war der 18. November. Da musste ich etwas eilen, um die Dachlatten fertig zu bekommen, so dass die Platten gleich drauf können, ohne Zwischenlager:

Aufbau des Dachs auf der Tenne Dachlatten rechts / links an Sparre montiert, vorher abgelängt.
Foto täuscht etwas, der Überstand Pfette und Dachlatten ist gleich.

Dachlatte mit einer Bohrung via Forstner-Bohrer. Probebohrung mit Forstner-Bohrer – war für mich neu.

Sichtbare Schrauben sind ehrlich, so ein Tischler auf meine Frage, ob man die Schrauben verstecken könne. Diesen Spruch finde ich bis heute gut. Hier aber mussten die Schrauben „versteckt“ werden, damit die Wellplatten plan liegen können:

Forstner-Bohrung an Dachkonstruktion.

Forstner-Bohrung mit versenkter Schraube. „Punktsieg“!

Um 14:15 Uhr war ich mit der Holzkonstruktion fertig, um rund 14:30 Uhr rief der LKW-Fahrer an, er sei in etwa 15 Minuten bei uns.

Dachkonstruktion mit Wellplatten. Wellplatten grob ausgerichtet …

Wellplattenrand mit durchscheinender Holzkonstruktion. … an allen Seiten Überstände geprüft …

Sparre mit Schrauben für Halterung Paneels im Lot von Berg einer Welle. … mich gefreut, dass die Schrauben für die Paneels-Halterungen die Wellplatten im Berg durchstoßen werden …

wie zuvor, nur unter die Wellplatte geschaut. … Unterseite, die Schrauben durch die Sparre Richtung Berg der Wellplatte sind halbwegs zu sehen. Dies war schlicht Glück …

Halterungen für Stahlrohre

Erneut vor Ort geplant, nun etwas genauer.

Passt alles soweit.

Behelfsmäige Kontruktion einer Halterung auf Dachlatten ausgerichtet.

Metallhalterung mit Schleife für Schraube schaut unter Wellplattenrand hervor. Mit Schraubzwinge provisorisch montiert.

Rücke die Halterungen bei Montage aber noch etwa 1 cm weiter unter die Wellplatten, sieht dann besser aus.

Stahlrohr auf Wellplatte über einer Halterung gelegt. Das Rohr kommt bei Endmontage auch noch etwas mehr nach links.
Die sechs Rohre müssen noch auf Maß gebracht (411,5 cm) und an den Enden gebohrt werden (M12).

Stufenbohrer und Restarbeiten

Die Wellplatten müssen noch für die Schrauben der Halterungen der Paneels gebohrt werden. An den Dachlatten kommen noch die Halterungen für die Stahlrohre. Dann müsste alles soweit fertig sein für die Endmontage.

Klappt der Aufbau nicht, lesen Sie jetzt meine letzte Nachricht …
